Значення вимірів
Усі виміри розмірів труби виконують при  розрахунковій температурі +23/-2° С.

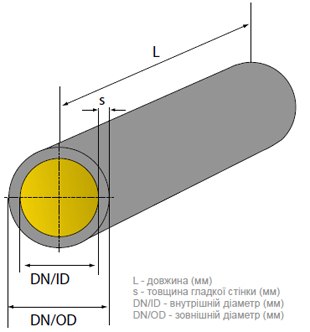

Рисунок труби

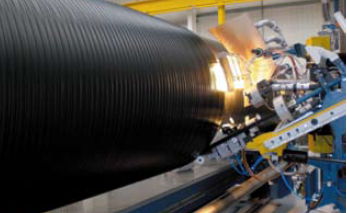

Виготовлення «наступного» шару



Стандартний номінальний діаметр, решта діаметрів –
на замовлення

Номінальний діаметр

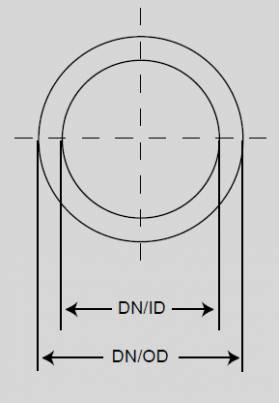

Номінальний діаметр (DN) пов'язаний із внутрішнім діаметром (ID) незалежно від значень розрахункового тиску. Гідравлічний радіус є однаковим для кожного номінального діаметра.


Труба Krah

DN/ID
Діапазон DN/ID
300 mm
310 - 460 mm
400 mm
410 – 560 mm
500 mm
510 – 660 mm
600 mm
610 – 760 mm
800 mm
810 – 960 mm
1000 mm
1010 – 1160 mm
1200 mm
1210 – 1360 mm
1400 mm1410 – 1560 mm
1600 mm1610 – 1760 mm
1800 mm1810 – 1960 mml
2000 mm2010 – 2160 mm
2200 mm2210 – 2360 mm
2400 mm2410 – 2560 mm
3000 mm3010 – 3160 mm
3200 mm3210 – 3360 mm
3400 mm3410 – 3560 mm
3600 mm3610 – 3760 mm
3800 mm3810 – 3960 mm
4000 mm4010 – 4160 mm
Стандартний номінальний діаметр

Стінки більшої товщини (s > 80 мм) можна отримати в кілька етапів

Допустимі діаметри:
DN/ID ≤ 700 mm
+ 3.0 mm
800 mm < DN/ID ≤ 1000 mm+ 5.0 mm
DN/ID > 1000+ 6.0 mm
DN/ID > 1600+ 8.0 mm
Інші діаметри на замовлення

Товщина стінок

Товщина трубної стінки (s) становить половину різниці між зовнішнім і внутрішнім діаметрами.



Труби не повинні мати виступів, порожнин зсідання і неоднорідних ділянок, які можуть вплинути на працездатність трубної системи.


Довжина труби

Стандартна довжина труби становить 6 м (+/- 10мм). За необхідності можна виготовляти й коротші труби. Найменша довжина труби – 1 м.



Стандартне співвідношення розмірів (SDR)

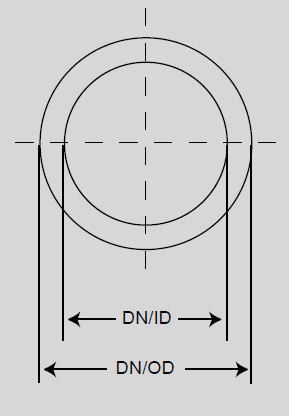

Стандартне співвідношення розмірів (SDR) є різницею між зовнішнім діаметром DN/OD і товщиною стінки (s) труби.

Для труб DN/OD:



Для труб DN/ID:
